在常温常压下，由空气饱和的水中含。2约8mg/L,相应的最佳NaCN浓度约为 74mg/Lo试验表明（图5-1-8）,在氤化钠浓度低于0.05%时，氧在溶液中的溶解度 较大。2和CN-离子在稀溶液中的扩散速度较快，金的溶解速度随割化物浓度增加而 直线上升，达到最大值；而后随氤化物浓度增加而金溶解速度缓慢下降。进一步的试验 结果（图5-1-9）还表明，在氤化物浓度低的溶液中，银（也包括金在内）的溶解速 度取决于気化物的浓度，但当気化物浓度增高时，溶解速度与気化物浓度无关，而随氧 的输入压力的上升而增大。在709275 Pa充气时氤化，矿石中金的溶解速度可提高10 ~ 30倍，且金的浸出率约可提高15%o
2. 溶液pH值的影响
溶液pH值低时，NaCN发生水解，放出极毒的HCN气体。气HCN的解离常数 （Kn =7.9x10-1。）可以求得NaCN的水解常数（蜘=1.6x IO'5）,由此可以计算出在 不同pH值水溶液中HCN和CN-的含量。当pH值为7时，氤化物几乎全部生成HCN气 体而损失；当pH为12时，氤化物全部为CN、当pH为9.3左右时，[HCN] / [CN'] 值为1,对金、银的氤化最有利，这时金、银的氤化反应推动力最大。为了防止HCN气 体的生成和从溶液中逸出，氤化时pH值通常在10~ llo氤化溶液的碱度高，能促进礒 化金的分解，有利于浸出。但对于用石灰乳来维持浸出液的pH值，则pH值过高时, 钙离子将在金粒表面生成某种钙化物薄膜而使金的溶解速度明显下降。即使釆用KOH 来维持氤化液的pH值高达13以上(相应的KOH浓度达0.lmol/L以上)时，金的溶解 速度也骤然下降。

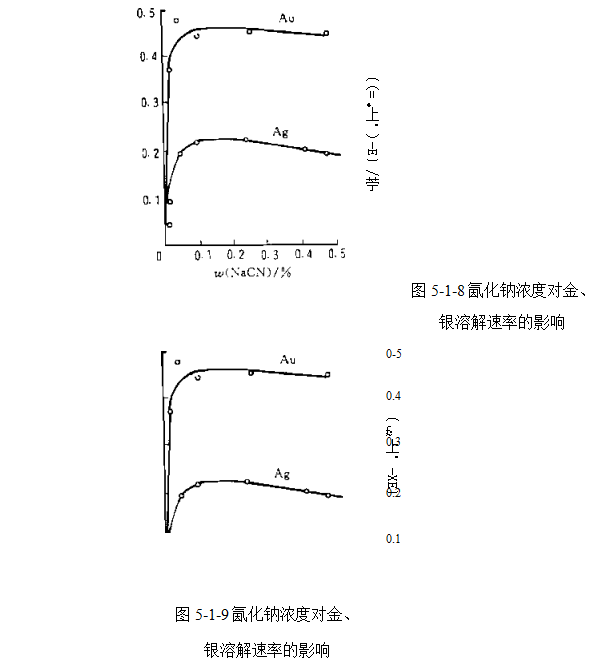

图5-1-9氤化钠浓度对金、
银溶解速率的影响
3, 温度的影响
温度升高，金溶解速度增大，在85Y时达最大值。但是，温度升高，氧的溶解减少，而且贱金属的氤化速度以及碱金属、碱土金属的氤化物的水解速度均加快，氤化物耗量增大。因此，除寒冷地区的冬季需釆取加温及保温措施外，一般氤化作业均在不低于15 ~ 20的常温下进行。
免责声明：矿库网文章内容来源于网络，为了传递信息，我们转载部分内容，尊重原作者的版权。所有转载文章仅用于学习和交流之目的，并非商业用途。如有侵权，请及时联系我们删除。感谢您的理解与支持。
